Управление котлом ЩАУК-1-16Т/3

Применение и особенности ЩАУК-1-16Т/3

Щит автоматического управления котлом ЩАУК-1-16Т/3 предназначен для автоматического включения-выключения электрических нагревателей (электрокотлов с ТЭН, электродных котлов, накопительных водонагревателей, электрорадиаторов) по заданной температуре теплоносителя в системе отопления или заданной температуре воздуха в помещении с отображением значения температуры на встроенном цифровом световом индикаторе в соответствии с запрограммированными температурными режимами в недельном цикле.

Применение щита управления котлом позволяет поддерживать желаемую температуру в помещении в любой день недели в заданные интервалы времени и оптимизировать затраты электроэнергии.

Особенности ЩАУК-1-16Т/3:

Для автоматического управления 1-фазным электрокотлом и насосом в отопительной системе в соответствии с запрограммированными температурными режимами в недельном цикле;
Максимальная мощность электрокотла до 3.5 кВт;
Максимальная мощность насоса до 0.9 кВт;
Задержка на включение электрокотла относительно насоса настраиваемая - 1-10 мин с шагом 1мин;
Управление электрокотлом по температуре воздуха в помещении, «обратки» или «подачи» (защита от перегрева)
Защита от закипания теплоносителя

Гарантийный срок эксплуатации – 24 месяца со дня продажи

Технические характеристики ЩАУК-1-16Т/3
Характеристика	Значение
Напряжение питающей сети	220В (50 Гц)
Собственная потребляемая мощность, не более	5 Вт
Диапазон регулируемых температур: «воздух в помещении» «обратка» «подача»	+5…+35°С +5…+70°С +5…+90°С
Температурный гистерезис	1…39,9°С
Погрешность измерения, не более	0,5°С
Максимальный ток нагрузки выхода «Насос»	4A
Максимальный ток нагрузки выхода «Котел»	16A
Время задержки включения выхода «Котел»	1-10 мин, шаг -1мин.
Температура эксплуатации	+5…+50°С
Степень защиты по ГОСТ 14254	IP41
Габаритные размеры, мм	180х200х90

Монтаж и настройка ЩАУК-1-16Т/3

Подключение и заземление щита выполнить в соответствии с нормами ПУЭ
Щит управления котлом ЩУК-1-16Т/3 прикрепить на вертикальной стене в сухом помещении при помощи саморезов
Через вырезанные отверстия в корпусе щита подключить силовые провода сечением 2,5 мм²
Фазный провод к автоматическому выключателю, нейтральный провод к нулевой шине
Выходные силовые клеммы контактора КМ-20-20 соединить силовым кабелем сечением 2,5 мм² с клеммами электрокотла
К клеммам "Насос 1 и 2" терморегулятора ТК-7 подключить силовым медным проводом сечением 1,5 мм² циркуляционный насос
Проложить соединительные провода от датчиков температуры к клеммам терморегулятора ТК-7
Датчик температуры №3, присоединенный к клеммам 11 и 12,закрепить на выходящей трубе котла «Подача»,а датчик температуры №2 , присоединенный к клеммам 9 и 10, закрепить на входящей в котел трубе-«обратке».Датчик №1, присоединенный к клеммам 7 и 8, закрепить в отапливаемом помещении на высоте 1,5м вдали от источников тепла
ВНИМАНИЕ. Датчик DS18B20 не должен быть погружен в жидкость. Если есть необходимость прямого контакта с жидкостью, требуется использовать датчик в герметичной гильзе
Для настройки терморегулятора ТК-7, необходимо воспользоваться «Руководством по эксплуатации» и ввести температурные параметры для каждого дня недели

Комплектация ЩАУК-1-16Т/3

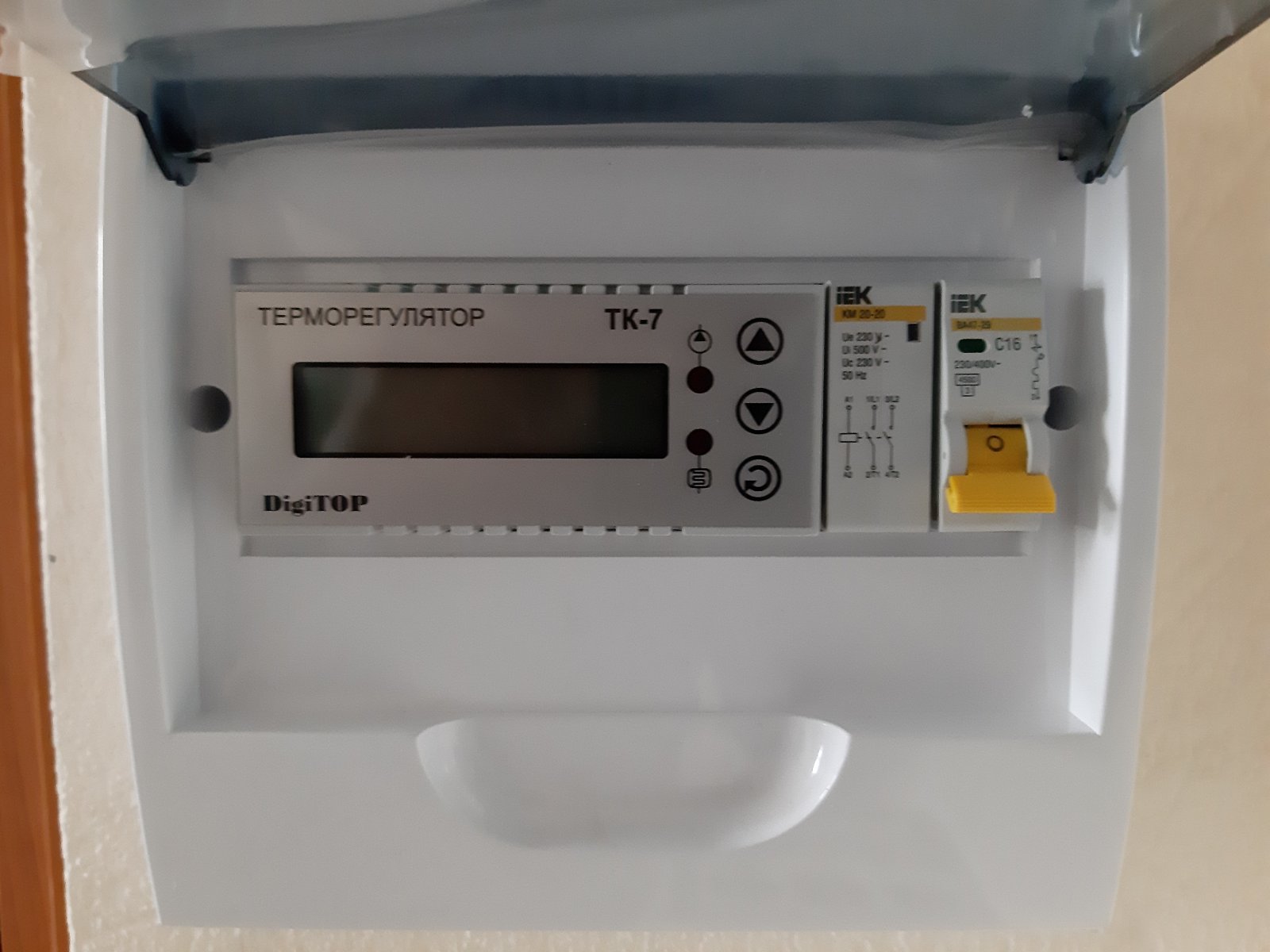

Щит ЩАУК-1-16Т/3 выполнен в 8-ми модульном пластиковом щитке и состоит из таких компонентов:

автоматический выключатель Iн=16А — 1 шт.
микропроцессорный терморегулятор ТК-7 — 1 шт.
цифровой датчик температуры DS18B20 (длина провода 2м) — 3 шт.
коммутатор нагрузки КМ-20-20 — 1 шт.
нулевая шина — 1 шт.
шина заземления — 1 шт.
